IE4 동봉하는 산업 6명의 폴란드 영구 자석 동시 모터, 완전히
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 효율성 수준: | IE4 | 프레임 크기: | H80~355 무쇠 구조 |
|---|---|---|---|
| 위상: | 삼상 | 극: | 6 |
| 하이 라이트: | 영구 자석 직류 모터,삼상 동시 모터 |
||

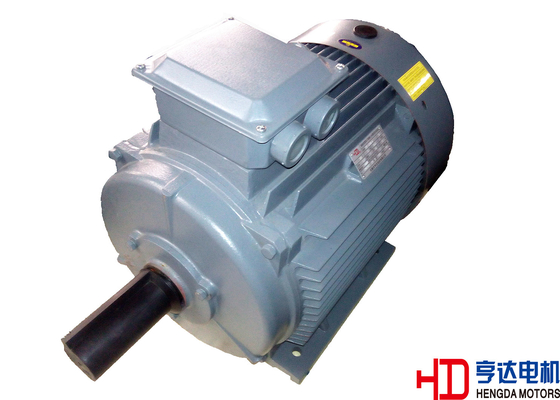

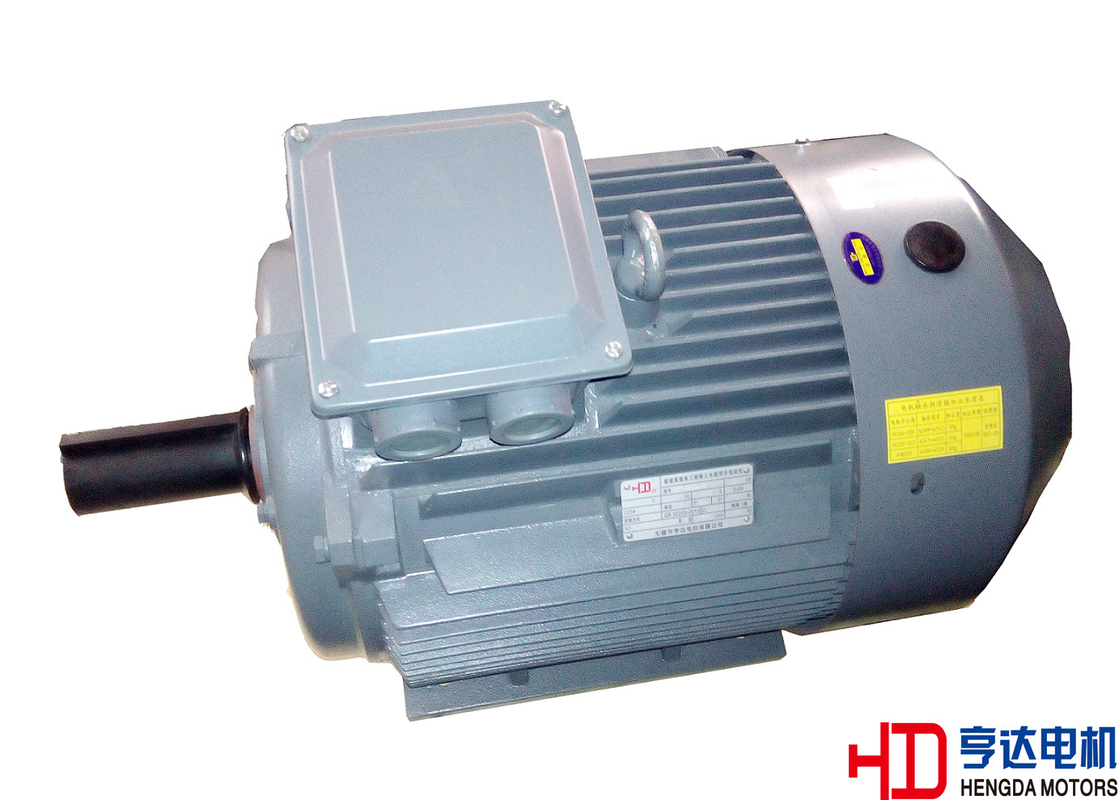

IE4 동봉하는 산업 6명의 폴란드 영구 자석 동시 모터, 완전히
|
주위 |
|
|
온도 편차: |
-15~40℃ |
|
주위 습도: |
상대 습도 보다는 90%less |
|
고도: |
해수면의 위 1000m 미만 |
|
주위 상태: |
부식성 가스 없음, 먼지 없음, 아니 무거운 정신 오염, 화염 없음, 소금 결정화 없음 |
|
공급 힘: |
|
|
전압 가변 |
±5% |
|
주파수 가변 |
±2% 결합 전압과 주파수 가변: ±5% |
|
|
|
|
표준 생김새: |
|
|
표준 |
IEC /DIN |
|
특징을 보호하십시오 |
완전히 동봉하는 |
|
산출 범위 |
0.55~250KW |
|
전압 |
380V |
|
주파수 |
50HZ |
|
보호 종류 |
IP55 |
|
절연제 |
F/B |
|
거치 |
당신의 요구에 IMB3 /IMB35/IMV1 또는 |
|
냉각 |
IC411 |
|
의무 |
S1 |
|
온도 측정 |
선택 |
|
증명서 |
CCC의 세륨, ISO9001 |
|
특별한 모터는 고객 요구에 따라 디자인될 수 있습니다 |
|
유형 부호의 의미
포용력
영구 자석 모터는 2 분 가끔 전면 현재를 위한 1.5times에 의하여 평가된 현재를 저항할 수 있습니다. 또한 모터는 판매 수수료 없는 매출경우의 1.5 시간 2 분을 위한 최대 정격 속도를 저항할 수 있습니다.
IEC60034에 따르면, 모터는 1.5times를 저항할 수 있습니다 2 분 동안 평가된 전압 그리고 평가된 현재 디자인됩니다.
철수 토크
철수 토크는 REPMSM 과부하 용량을 반영하는 중요한 색인 입니다. 좋은 과부하 용량을 지키는 XYT 시리즈의 철수 토크는 2.0~2.5의 범위 안에 입니다.
증가하는 뜨거운 국가 및 토크의 상태 하에서, REPMSM는 이 때 15s.를 위해 지정했습니다 철수 토크 가치 (포용력)를, 전압 저항할 수 있고 주파수는 정격 가치에서 유지되어야 합니다.
결합하고 몰기
XYT 직권 전동기는 모터 제조자의 공급의 범위 밖에서 인 벨트 또는 연결기를 통해서 짐으로 결합하고 있습니다.
XYT 직권 전동기는 단 하나 갱구를, 우리 두 배 갱구를 생성할 수 있습니다 필요 비치하고 있는 경우에. 두번째 것은 정격 출력을 전달할 수 있고, 그러나 결합해서 서만 drived 할 수 있습니다.
기술 명세 (6 pole/1000r/min 380V/50HZ)
|
모터 유형 |
정격 출력 |
현재 |
동력 인자 |
효율성 |
고정 되는 현재 |
고정 되는 토크 |
철수 토크 |
무게 |
|
|
정격 현재 |
정격 토크 |
정격 토크 |
|||||||
|
kW |
HP |
380V InA |
cosΦ |
η% |
Ist/IN |
Tst/TN |
TM/TN |
kg |
|
|
XYT80M2-6 |
0.55 |
0.75 |
0.85 |
0.98 |
82.4 |
3.1 |
5.5 |
2.3 |
19 |
|
XYT90S-6 |
0.75 |
1 |
1.2 |
0.98 |
83.0 |
3.1 |
5.5 |
2.3 |
23 |
|
XYT90L-6 |
1.1 |
1.5 |
1.7 |
0.98 |
84.1 |
3.1 |
5.5 |
2.3 |
25 |
|
XYT100L-6 |
1.5 |
2 |
2.4 |
0.98 |
86.2 |
3.1 |
5.5 |
2.3 |
33 |
|
XYT112M-6 |
2.2 |
3 |
3.4 |
0.98 |
87.2 |
3.1 |
6.5 |
2.3 |
39 |
|
XYT132S-6 |
3 |
4 |
4.7 |
0.98 |
88.7 |
3.1 |
6.5 |
2.3 |
56 |
|
XYT132M1-6 |
4 |
5.5 |
6.2 |
0.98 |
89.7 |
3.1 |
6.5 |
2.3 |
71 |
|
XYT132M2-6 |
5.5 |
7.5 |
8.6 |
0.98 |
90.2 |
3.1 |
6.5 |
2.3 |
75 |
|
XYT160M-6 |
7.5 |
10 |
11.6 |
0.98 |
91.5 |
3.0 |
6.5 |
2.3 |
108 |
|
XYT160L-6 |
11 |
15 |
17.1 |
0.98 |
92.8 |
3.0 |
6.5 |
2.2 |
131 |
|
XYT180L-6 |
15 |
20 |
23.3 |
0.98 |
93.1 |
3.0 |
7.0 |
2.2 |
171 |
|
XYT200L1-6 |
18.5 |
25 |
28.7 |
0.98 |
93.8 |
3.0 |
7.0 |
2.2 |
216 |
|
XYT200L2-6 |
22 |
30 |
34.2 |
0.98 |
93.9 |
3.0 |
7.0 |
2.2 |
225 |
|

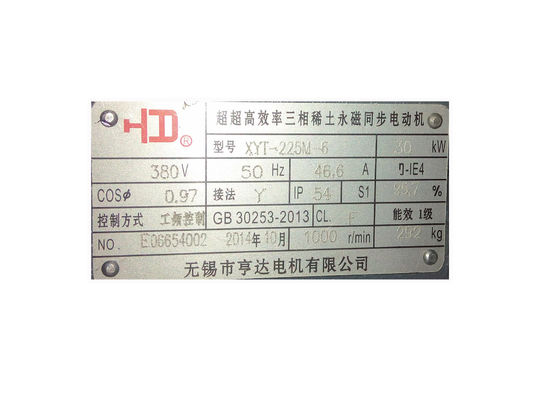

XYT225M-6 |
30 |
40 |
46.6 |
0.98 |
94.3 |
2.9 |
7.0 |
2.2 |
292 |
|
XYT250M-6 |
37 |
50 |
57.4 |
0.98 |
94.6 |
2.9 |
7.0 |
2.2 |
408 |
|
XYT280S-6 |
45 |
60 |
69.9 |
0.98 |
94.9 |
2.9 |
7.0 |
2.2 |
465 |
|
XYT280M-6 |
55 |
75 |
85.4 |
0.98 |
95.2 |
2.9 |
7.0 |
2.2 |
540 |
|
XYT315S-6 |
75 |
100 |
116.4 |
0.98 |
95.4 |
2.8 |
7.0 |
2.2 |
861 |
|
XYT315M-6 |
90 |
120 |
139.7 |
0.98 |
95.6 |
2.8 |
7.0 |
2.2 |
940 |
|
XYT315L1-6 |
110 |
150 |
170.7 |
0.98 |
95.6 |
2.8 |
6.7 |
2.2 |
1110년 |
|
XYT315L2-6 |
132 |
180 |
204.9 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1175년 |
|
XYT355M1-6 |
160 |
215 |
248.9 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1690년 |
|
XYT355M2-6 |
180 |
240 |
279.4 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1770년 |
|
XYT355M3-6 |
200 |
270 |
310.4 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1870년 |
|
XYT355L1-6 |
225 |
300 |
349.5 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1900년 |
|
XYT355L2-6 |
250 |
335 |
388.1 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1980년 |
묘사:
모터가 자기장에 근거를 둔 역학적 에너지에 전기를 교환하다 유명합니다. 비동시성 모터와 비교된 동일한 부하 상태 하에서, 영구 자석 동시 모터에는 더 적은 고정자 현재 그리고 고정자 구리 손실이 있습니다.
동기 속도 가동에 감사에는, 희토류 영구 자석 공시적인 모터 (REPMSM) 고정자와 회전자 사이 미끄러짐이 없, 또한 안정되어 있는 가동 도중 구리 손실 및 철 손실이 없습니다, 그래서 모터에는 더 작은 팬 및 더 적은 환기 손실이 있을 수 있습니다.
REPMSM에는 민감하는 흥분 현재가 없습니다, 그래서 그것의 동력 인자는 제한 value1.0에 현저하게 강화될 수 있습니다. 요약하자면, 비동시성 모터와 비교해, REPMSM에는 더 적은 손실이 있고 특히 20%~120% 정격 부하, REPMSM 도중 달리는 고능률은 (4%~8% 이상), 고능률을 지키골 동력 인자는, 에너지 절약 가벼운 짐 도중 더 명백할 수 있습니다.
연습의 이렇게 많은 년을 의지해서, 우리는 펌프, 팬, 압축기, 직물 기계장치, 야금술, 석유, 화학제품에 etc로 적용된 XYT 직권 전동기를 발육시킵니다.
선택권 또는 고객의 요구 뒤에 오는 것:
보호 종류 IP56
실내 난방기
열 보호자
진동 발견자
특별한 설치 차원 및 갱구 차원
낮은 진동 및 저잡음
방위 온도계 PT100 (프레임 크기 H180 이상에)
감기 온도계 PT100
PTC/PTO
특별한 회화
특별한 전압 및 주파수
알루미늄 구조
다른 사람
신청:
그들은 압축기 팬, 수도 펌프, 직물 및 쇄석기와 같은 각종 일반적인 기계 그리고 장비를 몰기를 위해 널리 이용되어서 좋습니다. 게다가 그들은 석유, 화학제품의, 약제 및 광산업을 포함하여 상대적으로 가혹한 조건에 있는 주요한 모터로 작용해서 좋습니다.
