30HP/40HP 3 단계 낮은 전압 전동기 변하기 쉬운 속도 15KW - 315KW IMV1 /IM3011
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 효율성 수준: | IE3 | 프레임 크기: | H180~355 무쇠 구조 |
|---|---|---|---|
| 산출 범위: | 15~315KW | 장착: | IMV1 /IM3011 |
| 하이 라이트: | 3 단계 동시 모터,높은 rpm 전동기 |
||

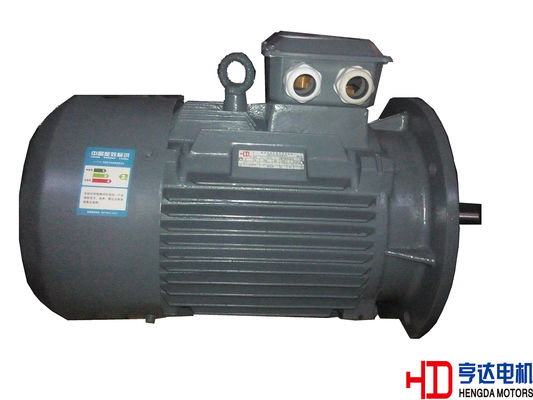

30HP/40HP 3 단계 낮은 전압 전동기 변하기 쉬운 속도 15KW - 315KW
묘사:
YE2 시리즈 높 효율성 삼상 비동시성 모터는 전세계 YP2 직권 전동기에 동안 보존 에너지 수요를 고려하면 근거를 둔 발달의. 설치, 방위, 끝 상자, 설치 차원은 YP2 시리즈와 동일로 입니다. 그러나 그것의 평균 효율성은 YP2 직권 전동기 보다는 2.55%higher입니다.
깊이 IEC 표준과 중국 에너지 효율성 기준에 따르면, 이 시리즈는 국제적으로 일반적인 보호 수준 (IP55) 및 절연제 종류를 도달합니다 (F 절연제와 B 온도 상승). 고능률 높은 시작 토크, 저잡음, 믿을 수 있는 구조 및 좋은 외관과 같은 몇몇 특징을 자랑하십시오.
냉각 그리고 열 분산에서 성숙되는 IC411의 냉각 방법을 채택하십시오.
우리의 회사는 ISO9001 증명서를 통과하고의 발달, 제작, 검사에서 판매에 그것의 필요조건이라고 주문 따르는 엄격히 서비스하십시오.
신청:
그들은 압축기 팬, 수도 펌프, 직물 및 쇄석기와 같은 각종 일반적인 기계 그리고 장비를 몰기를 위해 널리 이용되어서 좋습니다. 게다가 그들은 석유, 화학제품의, 약제 및 광산업을 포함하여 상대적으로 가혹한 조건에 있는 주요한 모터로 작용해서 좋습니다.
|
주위 |
|
|
온도 편차: |
-15~40℃ |
|
주위 습도: |
상대 습도 보다는 90%less |
|
고도: |
해수면의 위 1000m 미만 |
|
주위 상태: |
부식성 가스 없음, 먼지 없음, 아니 무거운 정신 오염, 화염 없음, 소금 결정화 없음 |
|
공급 힘: |
|
|
전압 가변 |
±5% |
|
주파수 가변 |
±2% 결합 전압과 주파수 가변: ±5% |
|
표준 생김새: |
|
|
표준 |
IEC |
|
단계 |
삼상 |
|
특징을 보호하십시오 |
완전히 동봉하는 |
|
전압 |
380V |
|
주파수 |
50HZ |
|
폴란드 |
2,4,6 |
|
보호 종류 |
IP55 |
|
절연제 |
F/B |
|
냉각 |
IC411 |
|
의무 |
S1 |
|
연결 |
3kW를 위한 "Y" 유형과 아래쪽으로, 를 위한과 위쪽으로 "D" 유형 4kW |
|
온도 측정 |
선택 |
|
증명서 |
CCC의 세륨, ISO9001 |
|
특별한 모터는 고객 요구에 따라 디자인될 수 있습니다 |
|
기간을 기름을 바르기
|
유형을 기름을 바르기 |
프레임 크기 |
폴란드 |
윤활제 생활/Relubrication 간격 (CT40℃까지) |
|
Prelubricated |
H180~280 |
2 |
20000 h |
|
4,6 |
40000 h |
||
|
Regreasing |
H315~355 |
2 |
30000 h |
|
4,6 |
60000 h |
정격 출력
|
모터 유형 |
2 극 /3000 rpm |
4 극 /1500 rpm |
6pole /1000 rpm |
|||
|
kW |
HP |
kW |
HP |
kW |
HP |
|
|
YE3-180M |
22 |
30 |
18.5 |
25 |
|
|
|
YE3-180L |
|
|
22 |
30 |
15 |
20 |
|
YE3-200L1 |
30 |
40 |
30 |
40 |
18.5 |
25 |
|
YE3-200L2 |
37 |
50 |
|
|
22 |
30 |
|
YE3-225S |
|
|
37 |
50 |
|
|
|
YE3-225M |
45 |
60 |
45 |
60 |
30 |
40 |
|
YE3-250M |
55 |
75 |
55 |
75 |
37 |
50 |
|
YE3-280S |
75 |
100 |
75 |
100 |
45 |
60 |
|
YE3-280M |
90 |
125 |
90 |
125 |
55 |
75 |
|
YE3-315S |
110 |
150 |
110 |
150 |
75 |
100 |
|
YE3-315M |
132 |
180 |
132 |
180 |
90 |
125 |
|
YE3-315L1 |
160 |
215 |
160 |
215 |
110 |
150 |
|
YE3-315L2 |
200 |
270 |
200 |
270 |
132 |
180 |
|
YE3-355M |
250 |
340 |
250 |
340 |
160 |
215 |
|
|
|
|
|
200 |
270 |
|
|
YE3-355L |
315 |
420 |
315 |
420 |
250 |
340 |
IM V1 설치와 전반적인 차원 (mm)
|
프레임 크기 |
폴란드 |
설치 차원 (mm) |
전반적인 차원 (mm) |
||||||||||||
|
D |
E |
F |
G |
M |
N |
P |
R |
S |
T |
AC |
광고 |
HF |
L |
||
|
180M |
2,4,6 |
48 |
110 |
14 |
42.5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
|
180L |
2,4,6 |
48 |
110 |
14 |
42.5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
|
200L |
2,4,6 |
55 |
110 |
16 |
49 |
350 |
300 |
400 |
0 |
4-¢18.5 |
5 |
410 |
335 |
540 |
845 |
|
225S |
4 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
905 |
|
225M |
2 |
55 |
110 |
16 |
49 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
910 |
|
4,6 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
940 |
|
|
250M |
2 |
60 |
140 |
18 |
53 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035년 |
|
4,6 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035년 |
|
|
280S |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115년 |
|
4,6 |
75 |
140 |
20 |
67.5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115년 |
|
|
280M |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115년 |
|
4,6 |
75 |
140 |
20 |
67.5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115년 |
|
|
315S |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1310년 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1340년 |
|
|
315M |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425년 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450년 |
|
|
315L |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425년 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450년 |
|
|
355M |
2 |
75 |
140 |
20 |
67.5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010년 |
1640년 |
|
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010년 |
1670년 |
|
|
355L |
2 |
75 |
140 |
20 |
67.5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010년 |
1640년 |
|
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010년 |
1670년 |
|
말: 플랜지에서 갱구 어깨에 R=Distance.
끝 상자
|
프레임 크기 |
Dia.of 실 (mm) |
X*Y*Z (mm) |
|
180 |
2-M36*2 |
150*160*105 |
|
200-225 |
2-M48*2 |
188*208*105 |
|
250-280 |
2-M64*2 |
216*251*120 |
|
315 |
2-M64*2 |
300*358*198 |
|
355 |
2-M72*2 |
300*380*200 |
